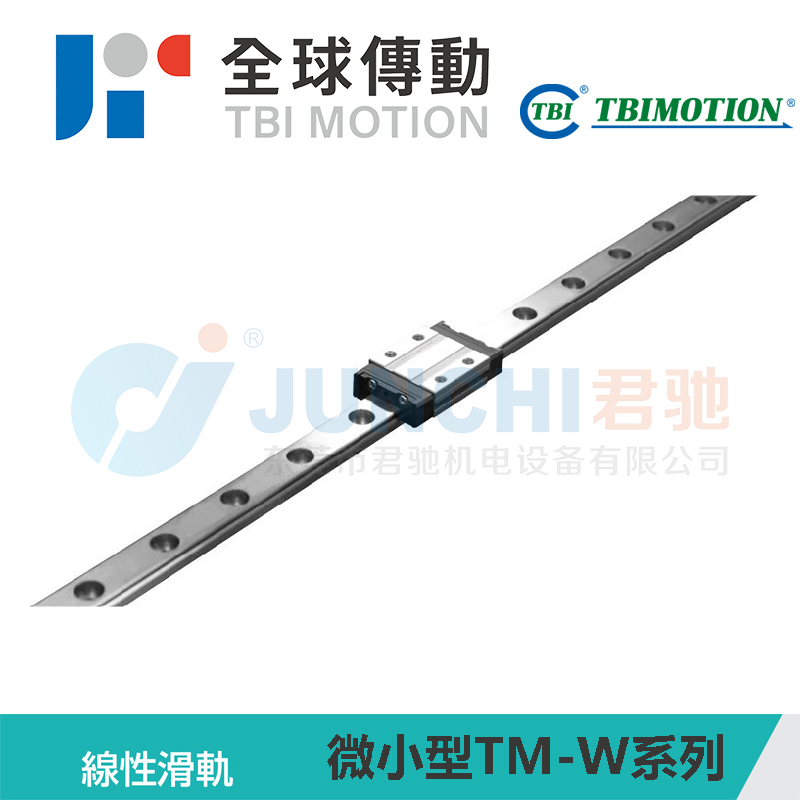

TBI线性滑轨TM09WN09WL12WN15WL台湾原装微小型TM-W系列-tbi进口线性导轨正品现货

产品规格:微小型TM-W系列-TBI产品类别:微小型TM系列

TBI线性滑轨TM09WN09WL12WN15WL台湾原装微小型TM-W系列-tbi进口线性导轨正品现货

线性滑轨-微小型TM系列特色

1. 强力防尘设计
TM系列新设计之不锈钢底面刮刷片,与滑轨保持微小间隙,在不增加摩擦阻力下,有效抵挡异物从下方进入滑座轨道面,兼顾运行顺畅度与增加滑座寿命。 标准配备之端、下防尘密封设计,可有效构成密闭防尘,提高产品寿命,并减低润滑油的损耗,确保长时间润滑效果。 特殊设计之密封唇,能兼顾低摩擦阻力,不影响运行顺畅度。

2. 高刚性强化钢片设计
采用强化钢片,以全罩式设计将滑块两端塑胶端盖完全的包覆住,并使用不锈钢螺丝在滑块钢体两端锁固,强化端盖刚性及包覆性,以承受更快的运行速度Vmax=5m/s,最高加速度αmax=300m/s;且强化钢片与防尘片搭配设计,使得不锈钢加强片亦具备刮刷片的功能(若无预压时,最高加速度可以到达60m/s)。

3. 高负荷、高扭矩功能
TM微型滚珠线性滑轨系列采二列式滚珠循环设计,滚珠轨道设计采哥德式结构,其接触角为45度,以达到四方向等负荷之效果,充分展现高负荷、高扭矩功能。

应用

  • 适用于3D列印机、产业机械、电子产业、半导体产业等各项设备。



微小型宽轨
TM系列采用强化钢片,以全罩式的设计将滑块两端的塑胶端盖完全的包覆住,强化端盖的刚性以及包覆性,使其能够更快的运行速度,且强化钢片及防尘片的搭配设计,使得不锈钢加强片也具备刮刷片的功能,TM系列的强力防尘设计在不影响滑轨组运行摩擦力下能够提升滑轨组的使用寿命。 TM-W微小型宽轨的设计能在高力矩且空间较为狭小的地方使用。
